Гаражные секционные ворота с торсионным механизмом

Гаражные ворота серии RSD02 рассчитаны на установку в проемы как небольших, так и средних размеров. Они могут быть установлены в помещения с притолокой от 150 мм и боковыми расстояниями (от края проема до стены) от 120 мм. Специально разработанная конструкция и многообразие типов подъема позволяют установить данную серию ворот в помещения с различными архитектурными особенностями. Размеры проема: ширина — от 2 000 до 6 000 мм; высота — от 1 800 до 3 500 мм. Гаражные ворота могут быть оснащены врезанной в полотно калиткой.

Внешняя сторона секционных ворот

Внутренняя сторона секционных ворот

Частное строительство - гаражи

Частное строительство - гаражи с индивидуальным входом

Частное строительство - подсобные помещения

Дизайн панелей

Доска

Горизонтальная полоса

Широкая центральная полоса

Филенка

Волна

Горизонтальная полоса (внутренняя сторона панели)

Тип поверхности

Под дерево (внешняя)

Stucco (внутренняя)

Облицовка полотна алюминиевыми профилями

Premium Classic B1, рисунок смещен влево, цвета «золотой дуб» и «темный орех»

Premium Classic B1, рисунок смещен вправо, цвета «золотой дуб» и «темный орех»

Premium Classic B2, цвета «золотой дуб» и «темный орех»

Premium Country B1, цвета «золотой дуб» и «темный орех»

Premium Country B2, цвета «золотой дуб» и «темный орех»

Premium Country B3, цвета «золотой дуб» и «темный орех»

Premium Country B4, цвета «золотой дуб» и «темный орех»

Алюминиевые молдинги

Premium Hi-Tech B1

Premium Hi-Tech B2

Premium Hi-Tech B3

Premium Hi-Tech B4

Цвета лицевых поверхностей панелей

RAL 9003 белый

RAL 9006 серебристый

RAL 7004 серый

RAL 1014 бежевый

RAL 6005 зеленый

RAL 5005 синий

RAL 7016 антрацит

RAL 3000 красный

RAL 3005 бордовый

RAL 8017 коричнево-красный

RAL 8014 коричневый

Золотой дуб

Венге

Нестандартный цвет по карте RAL (наценка)

Параметр	Показатель
Ширина проема, мм	2 000 - 6 000
Высота проема, мм	1 800 - 3 500
Притолока, мм	от 150
Пристенки, мм	от 120

1. Система уравновешивания полотна ворот (пружинно-торсионный механизм)

2. Концевой П-образный опорный кронштейн

3. Верхний профиль

4. Направляющие для полотна ворот

5. Опора с роликодержателем и роликом

6. Угловая стойка

7. Боковая крышка

8. Устройство защиты от обрыва пружины

9. Система крепления к потолку

10. Верхний опорный кронштейн

11. Верхний уплотнитель

12. Петля

13. Полотно ворот из сэндвич панели

14. Задвижка (опция)

15. Нижний опорный кронштейн

16. Нижний профиль с уплотнителем

17. Ручка

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:

H — высота проема (расстояние от пола до верха проема);

B — ширина проема (расстояние от левого до правого края проема);

h — притолока (расстояние от верха проема до потолка) min 150 мм;

b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 120 мм;

L — глубина помещения.

При замере Н и В за итоговый размер принимается наибольшая величина.

При замере h, b1, b2 и L принимается наименьшая величина.

Требования к строительному объекту

Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Накладной монтаж - cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема.

Низкий подъем, барабан спереди

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 230 (≥ 260 мм под привод)
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 110
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А - 543
A2, мм Высота горизонтальной направляющей	А - 106
E, мм Длина горизонтальных направляющих	Н + 300
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	190 (без привода); 0...10 (с потолочным приводом)

Низкий подъем, барабан спереди (комплект стандартных направляющих RKTN)

Низкий подъем, барабан спереди (RKTN)

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 160
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 54
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А - 552
A2, мм Высота горизонтальной направляющей	А - 115
E, мм Длина горизонтальных направляющих	Н + 440
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	245 (без привода); 40...60 (с потолочным приводом)

Низкий подъем, барабан сзади

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 150 (≥180 c потолочным приводом)
B, мм Ширина проема	B
A, мм Высота угловой стойки	при h < 170: H + 110; при 150 ≤ h ≤170: H + h - 60
Ab, мм Высота оси вала и барабана	при h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h - 47
A1, мм Высота вертикальной направляющей	А - 543
A2, мм Высота горизонтальной направляющей	А - 106
E, мм Длина горизонтальных направляющих	Н + 510
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	240 (без привода); 40...60 (с потолочным приводом)

Стандартный подъем

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	R381: ≥ 420; R305: ≥ 350
B, мм Ширина проема	B
A, мм Высота угловой стойки	R381: H + 235; R305: H + 165
Ab, мм Высота оси вала и барабана	A + 97
A1, мм Высота вертикальной направляющей	R381: A — 580; R305: A — 490
A2, мм Высота горизонтальной направляющей	А - 110
E, мм Длина горизонтальных направляющих	R381: H + 200; R305: H + 250
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 060
Q, мм Зона расположения привода на вал	300

Стандартный наклонный подъем

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	> 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 250…985
Ab, мм Высота оси вала и барабана	А + 86/97
A1, мм Высота вертикальной направляющей	Н - 300
E, мм Длина горизонтальных направляющих	зависит от угла α°
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)
Q, мм Зона расположения привода на вал	300

Высокий подъем

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	> 520
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	по умолчанию h - 330
A, мм Высота угловой стойки	H + HL
Ab, мм Высота оси вала и барабана	A + 86/97
A1, мм Высота вертикальной направляющей	А - 580
A2, мм Высота горизонтальной направляющей	А - 53
E, мм Длина горизонтальных направляющих	H - НL + 470...600
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300

Наклонный высокий подъем

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	500
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	330
A, мм Высота угловой стойки	H + HL + 15...749
Ab, мм Высота оси вала и барабана	≤ А + 86/97
A1, мм Высота вертикальной направляющей	Н + HL - 330...580
E, мм Длина горизонтальных направляющих	зависит от угла α°
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)
Q, мм Зона расположения привода на вал	300

Вертикальный подъем

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	> H + 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	2H + 120
Ab, мм Высота оси вала и барабана	A + 166
A1, мм Высота вертикальной направляющей	H
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300

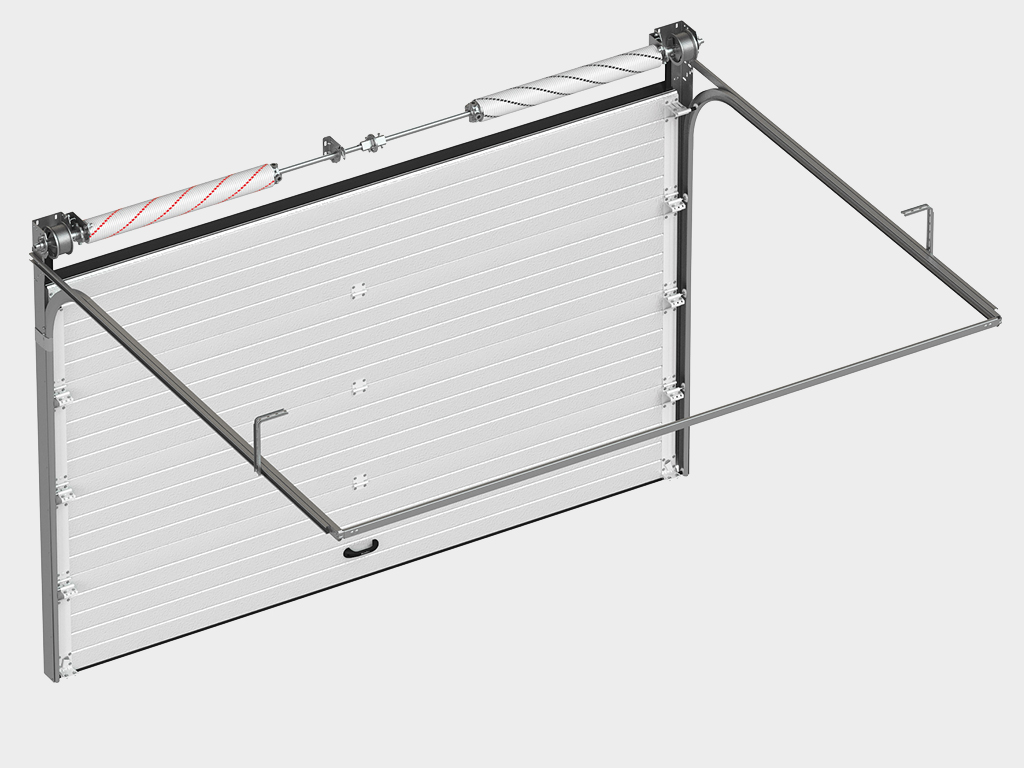

	Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.
	Комплект направляющих и угловых стоек из оцинкованной стали толщиной 1,5-2 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации.
	Торсионный механизм, рассчитанный на 25 000 циклов. Долговечность конструкции обеспечивает открывание и закрывание полотна ворот без усилий.
	Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.
	Новая ручка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот.
	Устройство защиты от обрыва пружины блокирует вал, что предотвращает падение полотна ворот (в зависимости от конструкции может не выдаваться).

	Окно акриловое 607х202, черное (арт. DH85602). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.
	Окно акриловое 635х330, черное, промышленное (арт. DH85603). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.
	Окно акриловое 452х302, белое (арт. DH85626). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка белого цвета.
	Окно акриловое 452х302, коричневое (арт. DH85631). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка коричневого цвета.
	Окно акриловое 452х302, белое с раскладкой «крест» (арт. DH85627). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка белого цвета.
	Окно акриловое 452х302, коричневое с раскладкой «крест» (арт. DH85628). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка коричневого цвета.
	Окно акриловое 452х302, белое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка белого цвета.
	Окно акриловое 452х302, коричневое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка коричневого цвета.
	Устройство защиты от обрыва пружины блокирует вал, что предотвращает падение полотна ворот.
	Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и не дает полотну ворот упасть.
	Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита — 2 130 мм.
	Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.
	Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью.

Параметр	Значение	Примечание
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174)	1,13 (А)	значение зависит от размера ворот, указано для ворот размером 3 500 х 3 000 мм
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	460 (В)
Безотказность, количество циклов открывания-закрывания, не менее	25 000
Усилие ручного открывания и закрывания, Н, не более	150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9
Вес полотна ворот, кг/м²	13	точное значение зависит от типоразмера панелей, используемых в конструкции ворот

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т.е. их вес должен компенсироваться крутящим моментом пружин.

2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.

3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки запрещаются.

4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.

5. Строго запрещено передвигаться под движущимся полотном ворот, т.к. это может привести к травмам.

6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.

7. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.

8. Не подвергайте загрязнению направляющие и ролики, т.к. это может привести к нарушению плавности хода, а в случае наличия электропривода это может привести к его перегрузке и выходу из строя.

Упаковка в картон	Характеристики упаковки
Описание	система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими информацию по заказу, а также фирменным логотипом компании.
Состав	картон пятислойный, пенопласт, стретч-пленка, скотч
Ширина, мм	от 500 до 800
Высота, мм	от 200 до 400
Длина, мм	от 2 100 до 6 100
Вес брутто, кг	до 200
Количество в упаковке	упаковка щита — от 3 до 5 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией

Упаковка в коробку	Характеристики упаковки
Длина, мм	550

Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии cэндвич-панелей и стальных профилей системы направляющих.

Хранение сэндвич-панелей рекомендуется производить в заводской упаковке на ровной поверхности. Хранить упаковки с сэндвич-панелями рекомендуется не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от попадания влаги, а в зимний период от снега и загрязнения. Необходимо защищать их от воздействия прямых солнечных лучей, атмосферных осадков и пыли. Упаковки должны храниться в горизонтальном положении.

RSD02, низкий подъем, расчетные направляющие
RSD02, низкий подъем, расчетные направляющие, окантовка проема
RSD02, низкий подъем, расчетные направляющие, формирование проема
RSD02, низкий подъем, комплекты стандартных направляющих RKTN
RSD02, низкий подъем, комплекты стандартных направляющих RKTN, окантовка проема
RSD02, низкий подъем, комплекты стандартных направляющих RKTN, формирование проема
RSD02, низкий подъем, барабан сзади
RSD02, низкий подъем, барабан сзади, окантовка проема
RSD02, низкий подъем, барабан сзади, формирование проема
RSD02, стандартный подъем
RSD02, стандартный подъем, окантовка проема
RSD02, стандартный подъем, формирование проема
RSD02, стандартный наклонный подъем
RSD02, стандартный наклонный подъем, окантовка проема
RSD02, стандартный наклонный подъем, формирование проема
RSD02, высокий подъем
RSD02, высокий подъем, окантовка проема
RSD02, высокий подъем, формирование проема
RSD02, высокий подъем с двойным изгибом направляющих
RSD02, высокий подъем с двойным изгибом направляющих, окантовка проема
RSD02, высокий подъем с двойным изгибом направляющих, формирование проема
RSD02, высокий наклонный подъем
RSD02, высокий наклонный подъем, окантовка проема
RSD02, высокий наклонный подъем, формирование проема
RSD02, вертикальный подъем
RSD02, вертикальный подъем, окантовка проема
RSD02, вертикальный подъем, формирование проема
RSD02, размещение калитки и окон в полотне секционных ворот (калитка V4St)
RSD02, размещение калитки и окон в полотне секционных ворот (калитка V5)

Паспорт «Гаражные секционные ворота»
Сертификат соответствия «Ворота для зданий и сооружений»

Инструкция по монтажу ворот серии RSD02

	Благодаря новому кронштейну, ворота серии RSD02 с системой барабан впереди могут устанавливаться в небольшие помещения с низкой притолокой от 160 мм.
	Универсальная система крепления С-профиля гарантирует простой и безошибочный монтаж.
	Встраиваемый профиль новой конфигурации с термоконтуром предотвращает промерзание панели. Нижний уплотнитель отлично герметизирует проем.
	Новые ролики имеют закрытые подшипники, предотвращающие попадание пыли, что увеличивает их срок службы.
	Односторонний верхний профиль позволяет сохранить терморазрыв панели (отсутствие «мостика холода»), что снижает образование конденсата и наледи на внутренней стороне щита.
